QB/T 5708雙向拉伸聚丙烯防霧薄膜熱收縮率檢測及熱收縮性試驗儀應用

　　隨著食品、醫藥及高端包裝領域對防霧薄膜需求的不斷增長，雙向拉伸聚丙烯防霧薄膜因其良好的透明性、防霧滴性能和機械強度，被廣泛應用于果蔬保鮮、冷凍食品及藥品包裝。為保證薄膜在使用過程中的穩定性與功能性，QB/T 5708-2022《雙向拉伸聚丙烯防霧薄膜》對薄膜的各項性能提出了明確要求，其中熱收縮率作為關鍵物理指標之一，直接關系到包裝外觀和使用性能。

　　三泉中石研發的 RSY-03 熱收縮性試驗儀，憑借高精度控溫與可靠的數據采集能力，已成為檢測薄膜熱收縮性能的重要儀器。本文將結合QB/T 5708-2022標準，探討薄膜熱收縮率測試方法及RSY-03的應用價值。

　　一、QB/T 5708-2022 對熱收縮率的要求

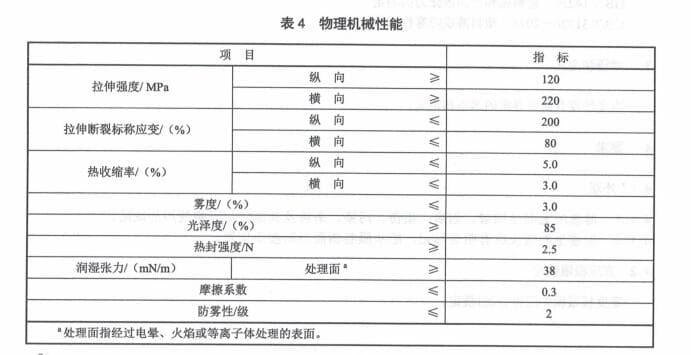

　　根據標準規定，雙向拉伸聚丙烯防霧薄膜的熱收縮率應符合以下指標(見表4)：

　　該要求確保了薄膜在高溫儲運或包裝熱封過程中，不會發生過度變形，影響包裝平整度與密封性。

　　二、熱收縮率試驗方法

　　標準規定的試驗步驟如下：

1. 　　試樣制備：在受檢薄膜上沿縱橫方向裁取 100mm×100mm 正方形試樣 5 片，并標記方向。

2. 　　加熱處理：將試樣平放于不銹鋼板上，置于 (150±3)℃鼓風恒溫烘箱中保持30 min。

3. 　　冷卻測量：取出冷卻至室溫后，分別測量縱橫向標線長度。

4. 　　計算公式：

　　S=(L?L1)/L×100

　　其中：

• 　　S——熱收縮率(%);

• 　　L——加熱前標線長度(mm);

• 　　L?——加熱后標線長度(mm)。

　　結果以5個試樣的算術平均值作為最終熱收縮率。

　　三、RSY-03 熱收縮性試驗儀的應用優勢

　　為確保測試的準確性與重復性，三泉中石 RSY-03 熱收縮性試驗儀針對薄膜熱收縮測試需求進行了優化設計。

　　1. 測試原理

　　RSY-03通過精確控制加熱槽油浴溫度，將試樣在設定溫度下處理一定時間，再冷卻測量其尺寸變化，從而計算出熱收縮率。

　　2. 核心優勢

• 　　高精度控溫：采用數字P.I.D控溫監控，控溫誤差可達 ±0.3℃，有效避免溫度波動對結果的干擾;

• 　　操作便捷：微電腦控制，PVC菜單式操作界面，支持自動計時;

• 　　適用范圍廣：可檢測包括BOPP防霧膜在內的PVC膜、POF膜、PET膜、OPS膜、復合膜等多類熱縮材料;

• 　　標準夾具設計：配備標準薄膜夾持網架，保證試樣受熱均勻，避免翹曲影響測試;

• 　　輕便靈活：整體結構緊湊，重量僅14kg，適合質檢中心、包裝材料廠及科研機構使用。

　　3. 主要技術參數

• 　　試樣尺寸：≤140mm×140mm

• 　　溫度范圍：室溫—200℃

• 　　控溫精度：±0.3℃

• 　　加熱介質：油浴

• 　　外形尺寸：360×440×320mm

• 　　重量：14kg

　　四、標準與儀器結合的意義

　　通過將 QB/T 5708-2022 的熱收縮率測試方法 與 RSY-03 熱收縮性試驗儀 相結合，企業不僅能夠：

• 　　嚴格控制薄膜熱收縮性能，保證包裝使用的穩定性;

• 　　滿足食品、醫藥包裝對防霧性和尺寸穩定性的雙重要求;

• 　　提高檢測效率和數據一致性，助力企業通過質量認證。

　　這不僅是企業保證產品質量的必要環節，也是推動薄膜行業向高性能化發展的關鍵手段。

　　結語

　　雙向拉伸聚丙烯防霧薄膜作為現代包裝材料的重要組成部分，其熱收縮率的控制至關重要。三泉中石 RSY-03 熱收縮性試驗儀，憑借精確、穩定與高效的性能，為薄膜生產及質檢提供了可靠保障。未來，隨著包裝材料標準的不斷完善，企業借助專業檢測儀器，將更好地實現產品質量與市場競爭力的雙重提升。
